Em qualquer edificação, instalar uma sirene a mais é sinônimo de segurança. Em uma área classificada, a mesma sirene, se for comum, vira fonte de ignição dentro de uma atmosfera que pode explodir.
O alarme de incêndio em área classificada segue regras próprias, com zonas de risco mapeadas, equipamento à prova de explosão e certificação obrigatória. Este guia explica o que muda e por quê.

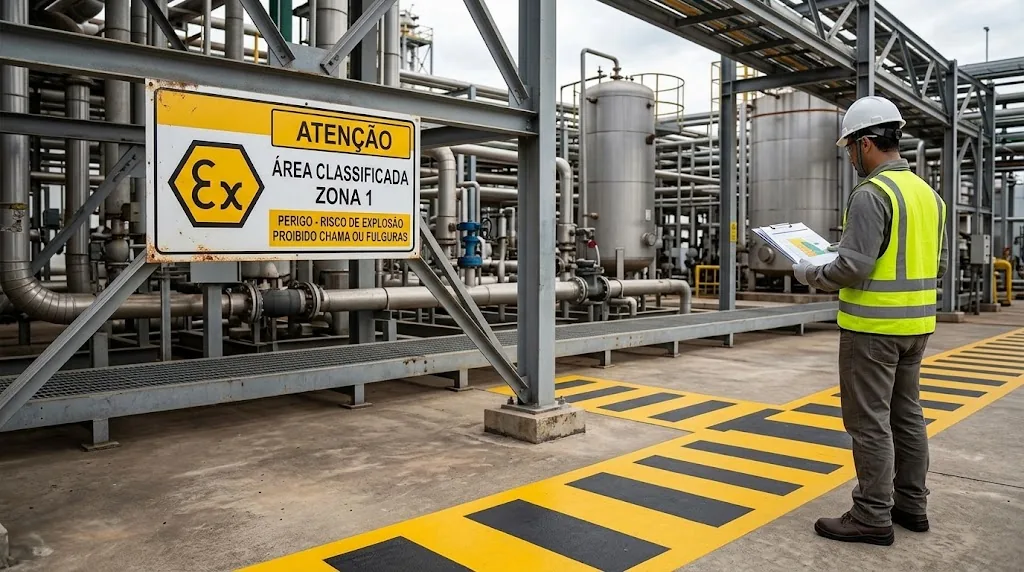

O que é uma área classificada?
Atmosfera explosiva é a mistura, com o ar, de gases, vapores ou poeiras inflamáveis que, após a ignição, propaga a chama de forma autossustentada, conforme a definição da série ABNT NBR IEC 60079.
Área classificada é a região da planta onde essa atmosfera pode se formar. O mapeamento sai do estudo de classificação de áreas, feito conforme a NBR IEC 60079-10-1 para gases e a NBR IEC 60079-10-2 para poeiras combustíveis.
Zonas de risco: como a atmosfera explosiva é mapeada
O estudo divide a planta em zonas conforme a frequência com que a atmosfera explosiva aparece.
- Zona 0, com atmosfera de gás presente de forma contínua ou por longos períodos, como o interior de um tanque de combustível
- Zona 1, onde a atmosfera é provável em operação normal, como pontos de transferência e válvulas
- Zona 2, onde ela não é provável e, se ocorrer, dura pouco
- Zonas 20, 21 e 22, com a mesma lógica aplicada a nuvens de poeira combustível, de silos a filtros de manga
Cada zona define o nível de proteção que o equipamento instalado ali precisa comprovar. Quanto mais frequente a atmosfera, mais exigente o dispositivo.
Onde as áreas classificadas existem no dia a dia industrial?
A lista é maior do que parece. Postos de combustível, refinarias, destilarias com vapores de álcool, indústrias de tintas e silos de grãos convivem com atmosferas explosivas em setores específicos da operação.
O caso dos postos ilustra bem a setorização, com zonas de risco na descarga e nos tanques e áreas comuns no restante do terreno, como mostra o conteúdo sobre alarme de incêndio para posto de combustível.
Dentro da mesma planta, o alarme de incêndio em área classificada convive com áreas comuns. O mesmo sistema atende os dois mundos, com dispositivos Ex nas zonas mapeadas e convencionais no restante, todos supervisionados pela mesma central.
Por que equipamento comum vira fonte de ignição?
A resposta está na energia mínima de ignição. Uma mistura de hidrogênio e ar inflama com apenas 0,019 mJ, energia menor que a de uma faísca de eletricidade estática.
Os gases industriais são agrupados por essa sensibilidade. O grupo IIA, de propano e gasolina, inflama a partir de 0,20 mJ, e o grupo IIC, de hidrogênio e acetileno, abaixo de 0,04 mJ.
Um relé que comuta, um contato de botoeira, uma superfície que esquenta. Qualquer dispositivo elétrico comum produz energia acima desses limites. Em área classificada, a sirene errada não protege, ela detona.
Palotina e Volta Redonda: o custo real da ignição
Em 2023, a explosão de poeira de grãos em um túnel da cooperativa C.Vale, em Palotina, matou 10 trabalhadores. A perícia dos auditores fiscais apontou, entre as possíveis fontes de ignição, curto nas instalações elétricas e instalações inadequadas para as áreas classificadas.
Em 2026, vapores de etanol encontraram as faíscas de uma solda durante manutenção em um tanque da Vibra, em Volta Redonda, e a explosão matou dois trabalhadores.
Os dois casos fecham o mesmo triângulo. Combustível presente, oxigênio de sobra e uma fonte de ignição que não deveria estar ali. Para quem projeta alarme, a lição é direta. Em zona de risco, cada dispositivo elétrico instalado precisa nascer incapaz de inflamar o ambiente.
O que caracteriza um equipamento à prova de explosão?
O equipamento Ex é construído para conviver com a atmosfera sem iniciá-la. As marcações Ex definem o tipo de proteção. O Ex d usa invólucro que contém uma explosão interna sem propagá-la. O Ex e não produz arcos, faíscas nem aquecimento em operação normal. O Ex i limita a energia do circuito abaixo do necessário para a ignição.
As classes de temperatura completam a marcação, de T1 a T6, limitando a temperatura da superfície do equipamento ao que a atmosfera do local tolera.
A marcação ainda amarra o dispositivo à zona pelo nível de proteção do equipamento. Zona 0 pede nível Ga, zona 1 aceita Gb e zona 2 aceita Gc, com a mesma escala valendo para as poeiras nas zonas 20, 21 e 22.
Certificação INMETRO: a prova de que o dispositivo pode entrar na zona
No Brasil, equipamento elétrico para atmosferas explosivas tem certificação compulsória regida pela Portaria INMETRO 115/2022, com ensaios de laboratório, auditoria do sistema de qualidade do fabricante e certificado válido por 6 anos.
Na prática, a regra é simples. Dispositivo sem certificação Ex não pode ser instalado em área classificada, por melhor que seja o restante do sistema. A sirene EX e a botoeira EX entram nessa régua como qualquer outro equipamento elétrico da zona.
O que a NR-10 e a NR-20 exigem do alarme de incêndio em área classificada?
A NR-10 dedica um capítulo às instalações em áreas de risco. O item 10.9.2 exige que equipamentos para atmosferas potencialmente explosivas tenham conformidade avaliada no Sistema Brasileiro de Certificação, e o item 10.9.4 determina, em áreas classificadas, dispositivos de proteção como alarme e seccionamento automático.
A NR-20 soma a gestão dos inflamáveis, com análise de riscos e resposta a emergências. É esse conjunto que o alarme de incêndio em área classificada precisa comprovar na vistoria e na fiscalização do trabalho. O projeto de detecção segue a NBR 17240, cujos requisitos para centrais estão detalhados no conteúdo sobre a NBR 17240 aplicada a sistemas sem fio.
Botoeira e sirene EX da Wi-Fire: alarme de incêndio em área classificada sem cabeamento
A Wi-Fire fabrica tecnologia 100% nacional de detecção e alarme sem fio, com mais de 20 anos de experiência e mais de 1.000 obras instaladas. Para as zonas de risco, o catálogo traz a sirene EX e a botoeira EX, à prova de explosão, que levam o acionamento e o aviso para dentro da área classificada.
O wireless soma uma vantagem que o cabeado não alcança nesse ambiente. Sem eletrodutos novos, a instalação reduz furação, solda e trabalho a quente justamente onde faísca é o inimigo, e a central endereçável identifica o dispositivo exato em alarme entre até 120 endereços.
Com instalação 70% mais rápida e baterias de sensores com duração de 5 anos, o alarme de incêndio em área classificada da Wi-Fire atende da zona 2 ao perímetro administrativo da planta.
Solicite uma proposta com a linha EX da Wi-Fire no WhatsApp.
Conclusão
Área classificada inverte a lógica da segurança eletrônica. O risco não está só no fogo que pode começar, está no dispositivo que pode começá-lo. Energias de ignição medidas em milijoules não perdoam improviso.
O alarme de incêndio em área classificada correto nasce do estudo de classificação, usa equipamento à prova de explosão certificado pelo INMETRO e chega à zona sem obra que gere faísca. Palotina e Volta Redonda mostram o preço de qualquer atalho.
Continue acompanhando o blog da Wi-Fire para aprofundar seus conhecimentos sobre detecção em ambientes de alto risco.
FAQ: perguntas frequentes sobre alarme de incêndio em área classificada
Posso usar sirene comum em área classificada?
Não. Dispositivos elétricos comuns produzem faíscas e superfícies quentes acima da energia mínima de ignição da atmosfera. A NR-10 exige equipamento com conformidade certificada para atmosferas explosivas, e no Brasil essa certificação é compulsória.
O que significa a marcação Ex?
Indica o tipo de proteção do equipamento. O Ex d contém uma explosão interna no invólucro, o Ex e não gera faíscas em operação normal e o Ex i limita a energia do circuito. As classes T1 a T6 limitam a temperatura da superfície.
Quem define as zonas da minha planta?
O estudo de classificação de áreas, elaborado conforme a NBR IEC 60079-10-1 para gases e a 60079-10-2 para poeiras. Ele mapeia zonas 0, 1 e 2 e zonas 20, 21 e 22, e alimenta o PGR e o prontuário das instalações elétricas.
Alarme sem fio é aceito em área classificada?
Sim, com dispositivos adequados a cada zona, como a sirene e a botoeira EX da linha Wi-Fire. O wireless ainda reduz a necessidade de obra e trabalho a quente dentro da zona, um ganho de segurança na própria instalação.
